مشخصات و کاربردهای فلومتر الکترومغناطیسی نوع دوغاب Solidat MagFlow



چکیده​
جریان سنج الکترومغناطیسی دوغاب MagFlow سری SLDF7200 یک ابزار اندازه گیری جریان با دقت بالا- است که به طور خاص توسط Israel Solid Applied Technologies Co. Ltd. برای محیط های دوغاب بسیار ساینده و خورنده طراحی شده است. این دستگاه که بر اساس قانون القای الکترومغناطیسی فارادی کار می‌کند، دارای پوشش‌های منحصربه‌فرد-مقاوم در برابر سایش، فناوری تحریک فرکانس بالا-و یک دوشاخه خارجی-در ساختار الکترود است که به طور موثر چالش‌های فنی رایج در اندازه‌گیری دوغاب مانند سایش، گرفتگی، و عدم دقت اندازه‌گیری را برطرف می‌کند. این سند اصول کار، ویژگی‌های فنی، مشخصات، و کاربردهای میدانی آن را با هدف نشان دادن عملکرد اندازه‌گیری پایدار و قابل اعتماد آن در فرآیندهای معدن شرح می‌دهد.

کلمات کلیدی​
فلومتر الکترومغناطیسی؛ اندازه گیری دوغاب; آستر مقاوم در برابر سایش؛- تحریک-فرکانس بالا. SLDF7200; SolidAT

1. بررسی اجمالی​
جریان سنج الکترومغناطیسی MagFlow Slurry سری SLDF7200 یک دستگاه حرفه ای است که برای اندازه گیری سیالات پیچیده مانند دوغاب های مختلف، خمیر کاغذ و دوغاب آب زغال سنگ در صنایعی مانند معدن، متالورژی و زغال سنگ ساخته شده است. محیط های دوغاب اغلب حاوی مقدار زیادی ذرات جامد هستند که سایندگی قوی، تمایل به ته نشینی و خورندگی را نشان می دهند که الزامات بسیار بالایی را بر دوام و دقت اندازه گیری فلومتر تحمیل می کند. سری SLDF7200 از طریق نوآوری جامع در علم مواد، طراحی ساختاری و فناوری پردازش سیگنال، مقاومت در برابر سایش، قابلیت ضد گرفتگی، و تکرارپذیری اندازه‌گیری را ارائه می‌کند و عملکرد پایدار درازمدت و اندازه‌گیری دقیق در شرایط سخت را تضمین می‌کند.

2. اصل کار​
اصل کار فلومتر الکترومغناطیسی SLDF7200 بر اساس قانون القای الکترومغناطیسی فارادی است.
گردش کار اصلی آن به شرح زیر است:

1)​تولید میدان مغناطیسی:دو سیم پیچ الکترومغناطیسی در داخل بدنه فلومتر یک میدان مغناطیسی پایدار یا متناوب را در هنگام برق تولید می کنند.

2)القای نیروی الکتروموتور (EMF):هنگامی که دوغاب رسانا از میان این میدان مغناطیسی جریان می‌یابد، مانند رسانایی عمل می‌کند که خطوط شار مغناطیسی را برش می‌دهد، در نتیجه نیروی الکتروموتور (سیگنال ولتاژ) را بر روی الکترودهای واقع در دو طرف دیواره لوله، عمود بر جهت جریان سیال و جهت میدان مغناطیسی القا می‌کند.

3)محاسبه سیگنال:بزرگی این EMF القایی (E) متناسب با میانگین سرعت جریان دوغاب (V)، چگالی شار مغناطیسی (B) و قطر داخلی لوله اندازه‌گیری (D) است، یعنی E=k BDV (که در آن k ثابت است). با اندازه گیری سیگنال EMF شناسایی شده توسط الکترودها و انجام محاسبات دقیق در مبدل، سرعت جریان لحظه ای و جریان کل دوغاب را می توان بدست آورد.

3. ویژگی های فنی و مزایا​
ویژگی های اصلی فلومتر دوغاب سری SLDF7200 در طراحی هدفمند آن منعکس شده است:

مقاومت در برابر سایش و خوردگی عالی:​

1)روکش ضد سایش اختصاصی-:گزینه‌های مختلف پوشش با کارایی بالا، مانند لاستیک پلی‌اورتان (PU)، پلی‌تترا فلوئورواتیلن (PTFE) و غیره را ارائه می‌دهد که مقاومت بسیار بالایی در برابر سایش و خوردگی ارائه می‌کند و عمر مفید دستگاه را به‌طور قابل‌توجهی افزایش می‌دهد.

2)مواد چندگانه الکترود:مواد اختیاری عبارتند از 316L، هاستلوی، تیتانیوم، تانتالیم، کاربید تنگستن، و غیره، برای انطباق با دوغاب با خواص شیمیایی مختلف، تضمین پایداری الکترود درازمدت-.

عملکرد اندازه گیری دقیق و پایدار:​

1)فناوری تحریک فرکانس بالا-:از یک روش{0}}تحریک بی‌نظیر با فرکانس بالا استفاده می‌کند، به طور موثر بر نویز دوغاب ایجاد شده توسط ذرات جامد در دوغاب غلبه می‌کند، تکرارپذیری و خطی بودن اندازه‌گیری عالی را ارائه می‌کند، و دقت بالا را حتی در سرعت‌های جریان کم حفظ می‌کند.

2)طراحی بدون انسداد:دیواره داخلی لوله اندازه گیری صاف است، بدون هیچ گونه قسمت متحرک یا بیرون زده، در نتیجه حداقل افت فشار را به همراه دارد و اساساً از مشکلات گرفتگی دوغاب جلوگیری می کند.

طراحی ساختاری مقاوم و بادوام:​



1)دوشاخه خارجی-در ساختار الکترود:الکترودها برای مقاومت در برابر سایش طراحی شده‌اند و نگهداری و تعویض آن آسان است و هزینه‌های نگهداری طولانی‌مدت-را کاهش می‌دهد.

2)رتبه حفاظتی بالا:حفاظت IP67 یا IP68 را ارائه می دهد که می تواند با محیط های معدنی مرطوب و گرد و غبار سازگار شود و حتی می تواند در برابر غوطه ور شدن موقت مقاومت کند.

3)فشار گسترده و محدوده اندازه:درجه بندی فشار استاندارد بین المللی مختلف از GB PN2.5 تا PN160، و همچنین ANSI، DIN، JIS، و غیره را پوشش می دهد. محدوده اندازه از DN6 تا DN3000، مطابق با الزامات مختلف نصب خط لوله.

عملکرد راحت و ادغام انعطاف پذیر:​

1)مبدل حرفه ای دوغاب:رابط عملیات ساده و واضح است و تنظیم پارامتر را تسهیل می کند.

2)چندین گزینه خروجی و ارتباط:پشتیبانی از خروجی جریان 4-20 میلی آمپر، خروجی فرکانس، RS-485 (پشتیبانی از پروتکل Modbus)، به راحتی در سیستم های اتوماسیون صنعتی مانند DCS و PLC ادغام می شود.

3)گزینه های مختلف منبع تغذیه:پشتیبانی از 220 ولت AC، 24 ولت DC، و انرژی خورشیدی با باتری پشتیبان، به ویژه برای مناطق معدنی از راه دور یا سایت‌هایی که برق اصلی ثابت ندارند.

​4. مشخصات فنی​

مورد	توضیحات مشخصات
​مدل محصول​	SLDF7200
اندازه گیری دقت​	​نوع سوراخ کامل-:​سرعت جریان بزرگتر یا مساوی 0.5 متر بر ثانیه: ± 0.5٪ از خواندن (اختیاری ± 0.3٪ R)؛ سرعت جریان <0.5m/s: ±2.5mm/s (اختیاری ±1.5mm/s). رانوع درج:سرعت جریان بزرگتر یا مساوی 0.5m/s: ±2.5% از قرائت. سرعت جریان <0.5m/s: ±12.5mm/s.
​رتبه بندی فشار​	استانداردهای مختلف از جمله GB، ANSI، DIN، JIS و غیره را تا سقف GB PN160 / ANSI CLASS 2500 حداکثر پوشش می دهد. درجه بندی فشار ویژه را می توان سفارشی کرد.
​محدوده اندازه​	​نوع سوراخ کامل-:​DN6 ~ DN3000. رانوع درج:DN250 ~ DN2600. رانوع بهداشتی:DN15 ~ DN150.
​مواد اصلی​	​الکترودها:316L، پلاتین، هاستلوی، تانتالیم، تیتانیوم، تنگستن کاربید و غیرهآستر:نئوپرن، لاستیک طبیعی، لاستیک پلی اورتان، PTFE، FEP، PFA و غیرهبدنه/فلنج:فولاد کربن (استاندارد)، فولاد ضد زنگ (اختیاری).
​منبع تغذیه​	220 ولت AC / 24 ولت DC / خورشیدی با باتری
سیگنال خروجی​	4-20 میلی آمپر، فرکانس، RS-485 (پروتکل سفارشی یا Modbus)
رتبه حفاظتی​	IP67، IP68
دمای محیط​	-25 درجه ~ +60 درجه
رابط الکتریکی​	M20 x 1.5

​5. برنامه های کاربردی​
فلومتر الکترومغناطیسی دوغاب SLDF7200 به طور گسترده در سناریوهای زیر استفاده می شود:

جریان های فرآوری مواد معدنی:برای اندازه‌گیری دقیق نرخ جریان دوغاب در مراحل مختلف از خرد کردن، آسیاب کردن تا فلوتاسیون و ضخیم شدن، ارائه داده‌های حیاتی برای کنترل فرآیند و افزودن معرف، بهینه‌سازی نرخ بازیابی استفاده می‌شود.

حمل و نقل باطله:نصب شده بر روی خط لوله باطله برای نظارت بر حجم تخلیه، مدیریت ایمن و سازگار با محیط زیست سد باطله را امکان پذیر می کند.

حمل و نقل خط لوله کنسانتره:برای انتقال کنترل جریان و نظارت بر عملکرد ایستگاه پمپ در حمل و نقل خط لوله کنسانتره از راه دور استفاده می شود.

اندازه گیری جریان دوغاب آب زغال سنگ:جریان دوغاب آب زغال سنگ را در صنایع شیمیایی زغال سنگ اندازه گیری می کند و از عملکرد پایدار تجهیزاتی مانند گازیفایرها اطمینان می دهد.

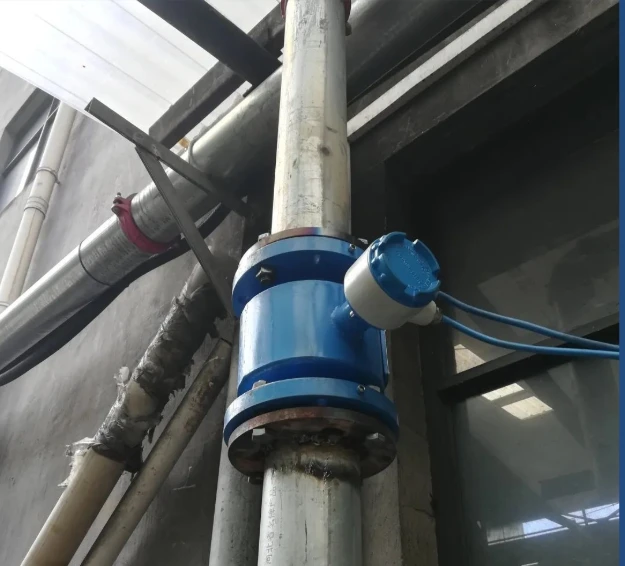

در طول نصب میدانی، اطمینان حاصل کنید که لوله مستقیم به اندازه کافی در بالادست و پایین دست جریان سنج جریان دارد، برای حذف تداخل و دستیابی به نتایج اندازه گیری بهینه، لوله{0} و زمین را به درستی نصب کنید. طراحی قوی آن را قادر می سازد تا در برابر لرزش و ضربه رایج در سایت های معدن مقاومت کند.

6. نتیجه گیری​
جریان سنج الکترومغناطیسی دوغاب MagFlow سری SLDF7200 با استفاده از پایه اندازه گیری قابل اعتماد خود بر اساس اصل القای الکترومغناطیسی و طراحی آن به طور خاص برای شرایط سخت دوغاب - از جمله آسترهای مقاوم در برابر سایش، تحریک با فرکانس بالا، بدون{3}مسدود شدن ساختار محفظه و مسدود شدن ساختار محفظه. اندازه گیری این نه تنها نتایج اندازه‌گیری با دقت بالا و تکرارپذیری بالا را ارائه می‌کند، بلکه دوام و قابلیت نگهداری عالی را نیز دارد و از منبع تغذیه و گزینه‌های ارتباطی انعطاف‌پذیر پشتیبانی می‌کند. این محصول یک انتخاب ایده آل برای افزایش بهره وری تولید معدن، دستیابی به مدیریت تصفیه شده، و اطمینان از عملکرد ایمن، نشان دادن مزایای فنی قابل توجه و مزایای اقتصادی در کاربردهای مختلف اندازه گیری دوغاب است.
